3D測量

3D測量とは

3D測量とは レーザードローン・地上型レーザースキャナー等を用いて非接触で対象物の空間位置情報を取得する計測です。 従来のトータルステーションを使った「単点」の測量とは異なり、ごく短時間に大量かつ「面」的な 「3次元空間の点群座標」を取得する計測技術です。

3D測量の流れ

3D測量をするときは以下のような流れで作業をします。

1:事前準備

2:現地作業

地上型レーザースキャナー・ レーザードローン・ UAV写真測量・ ハンディ―スキャナ 等の器械を用いて現地で測量をします。 それぞれ特徴があり、現地の状況や作業目的により使い分けます。 また、通常のトータルステーションを使った測量も含め複数の手法を併用することもあります。

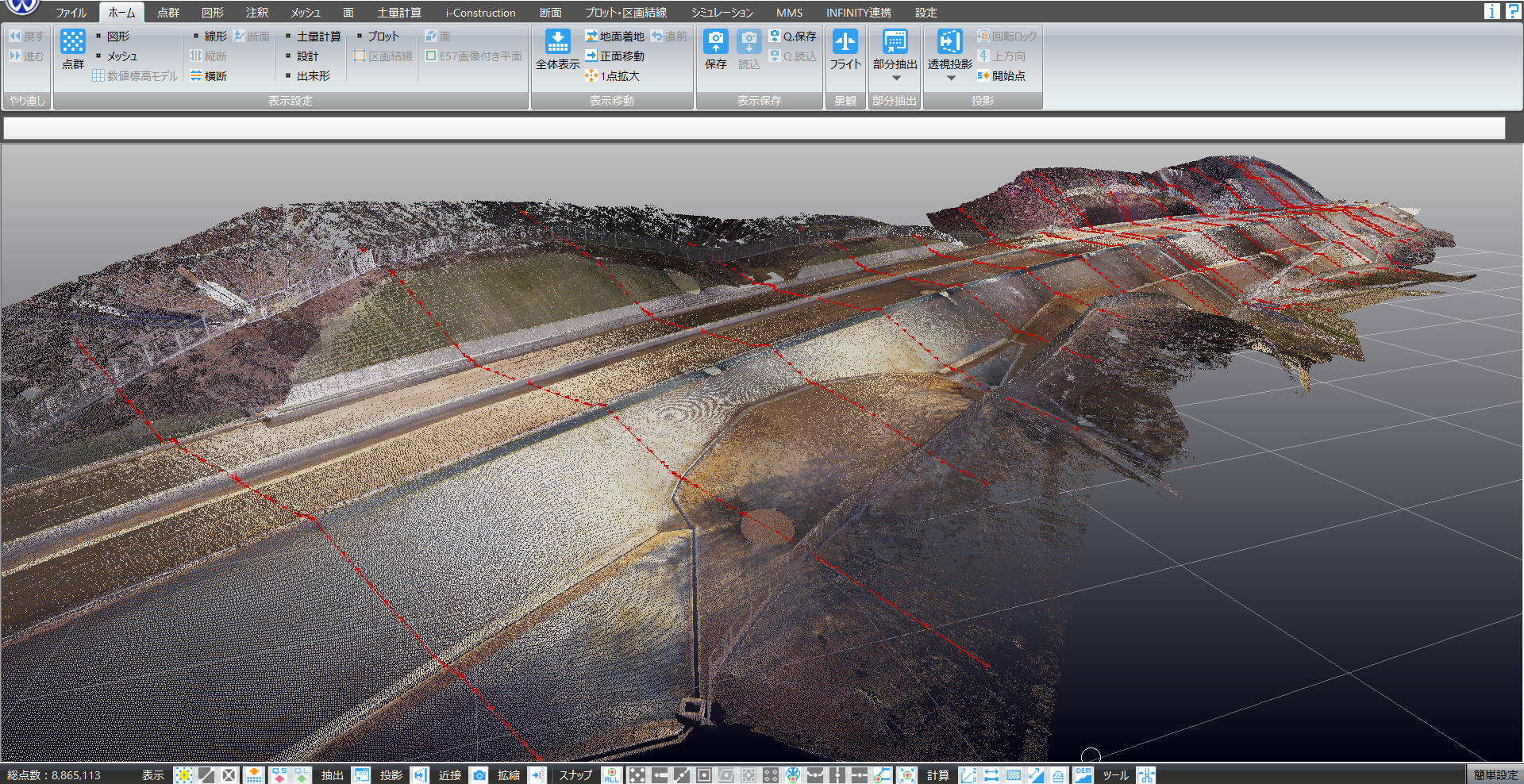

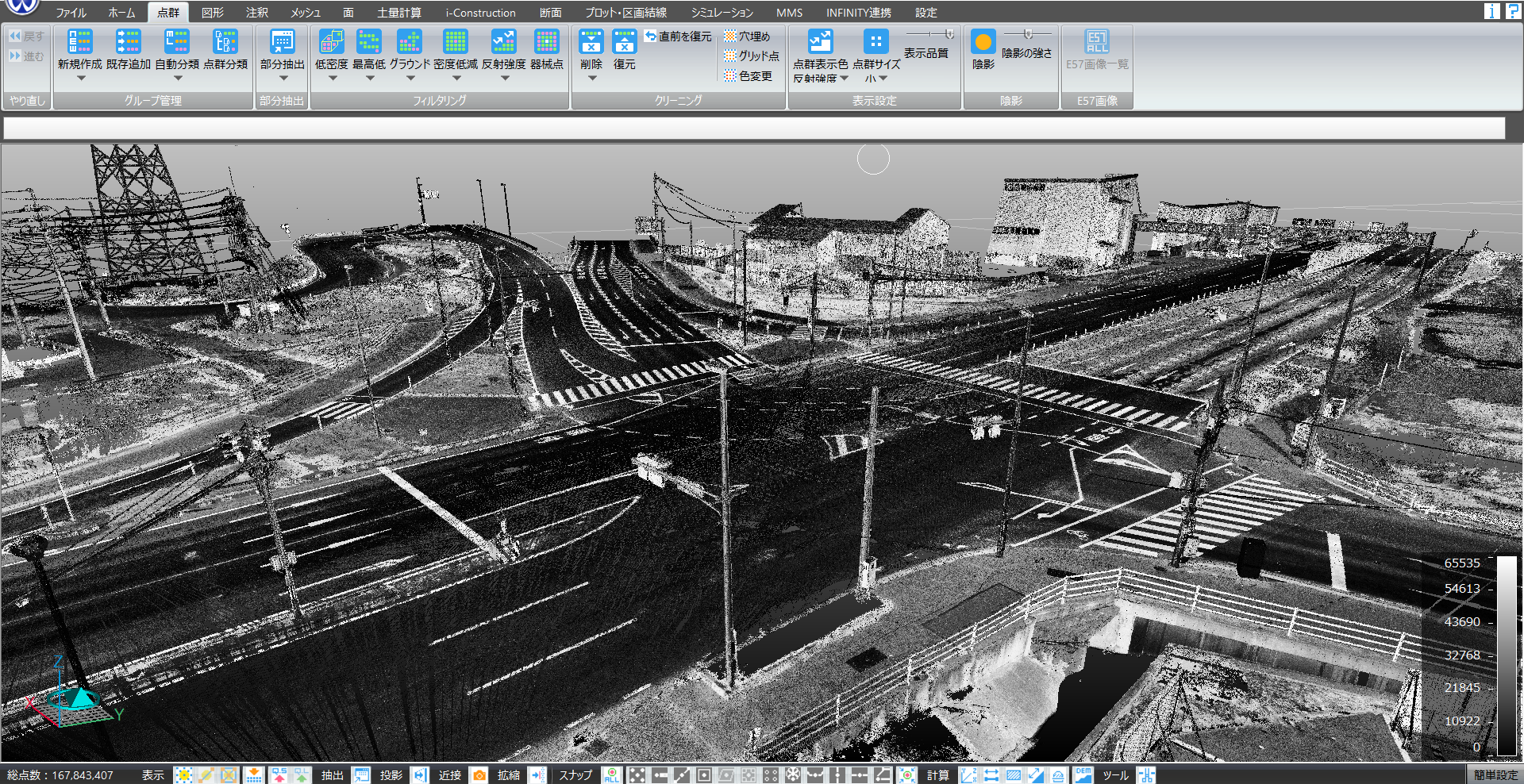

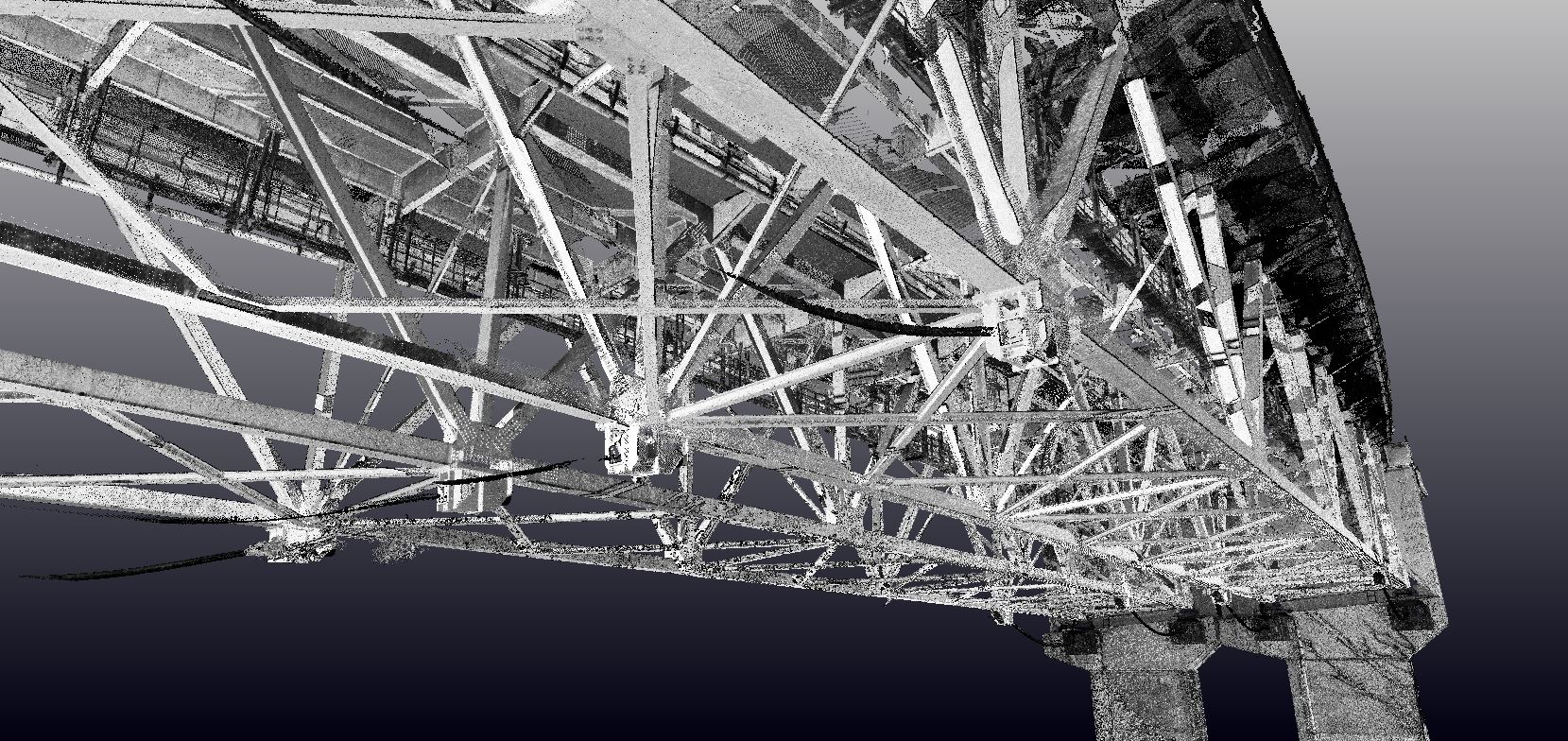

3:点群データ

UAVや地上型3Dレーザースキャナーで取得した三次元点群から、地表面をとらえていない点を除去してグラウンドデータを作成します。 数万点にも及ぶ大量のデータを処理します。

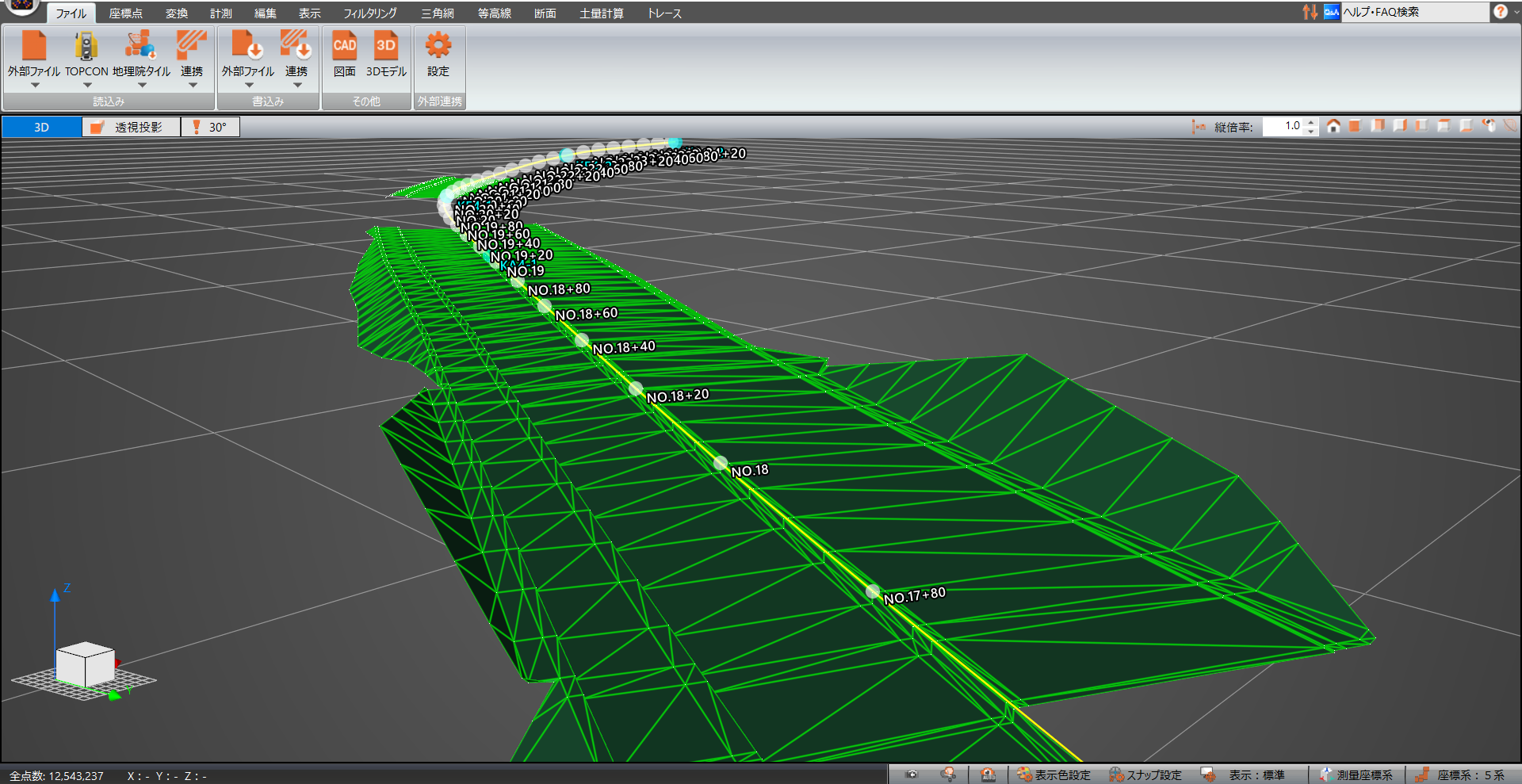

4:三角網(TIN)作成

座標点を隣接する複数の点とつなぎ、不定形の面の集合を作ります。 この三角形の集合によって多様な形状を表現可能です。現地の立体感や材質感を表現する為に、 モデルの表面に色調データを表示することもできます。

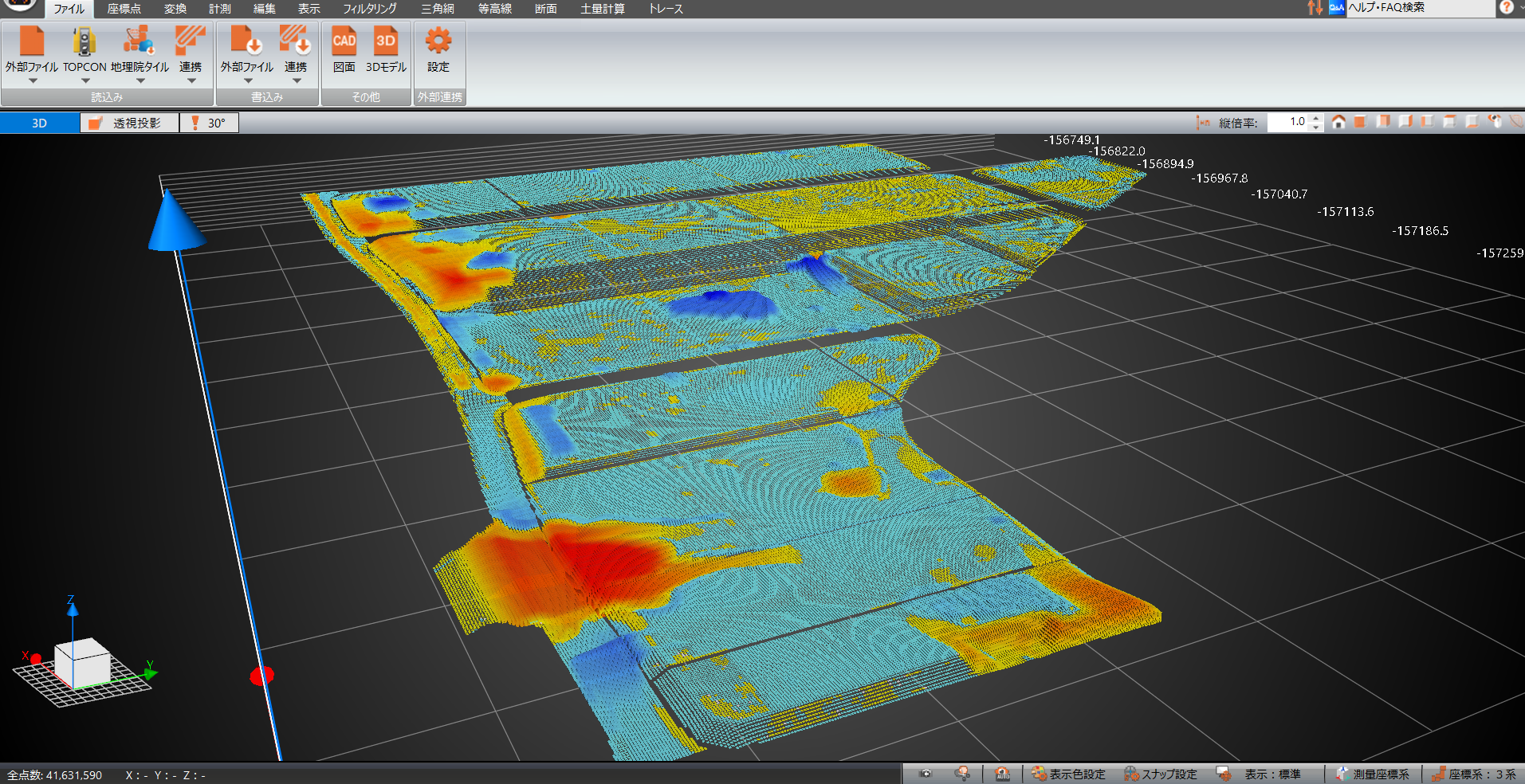

5:解析

作成した三角網を用いて平面図、断面図、土量などの成果を作成します。
